名 称：材総DMBホールディングス飛島倉庫 A棟、B棟 新築工事
設計・監理：株式会社 ザイソウハウス
構造設計：株式会社 i-木構
施 工：株式会社 ザイソウハウス
用 途：倉庫
構 造：木造一部平屋建て
場所：愛知県海部郡飛島村木場一丁目 25 番 1、25 番 2 の一部、26 番
延べ床面積：991.95㎡
軒高：6.047ｍ
最高高さ：9.277ｍ
木造平屋建ての倉庫です。

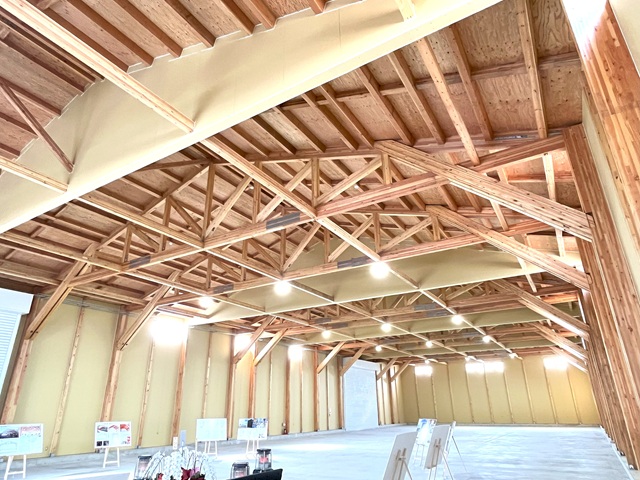

プレカット工場や住宅、木材流通を手がける会社様から18.2mスパンの倉庫を木造で建てたいという要望を受けて計画しました。お施主様から木造倉庫によくある内部の袖壁耐力壁を無くしたいという要望を受けました。そこで木造トラス架構に方杖をつけて耐震要素とすることで袖壁の無い18.2m×52.78ｍの無柱空間を実現しています。
使用する木材は住宅向けの集成材で設計しており大断面集成材は荷物の搬入口となる開口補強に限定しています。

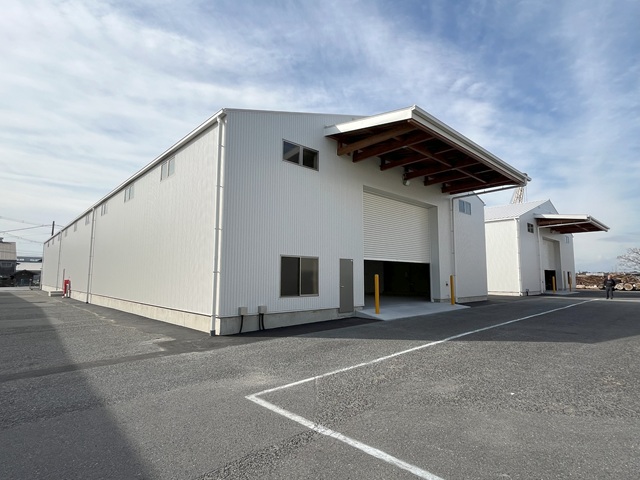

A,Bの2棟を反転プランで建設しています。因みに正面入口の3.7mスパンの庇も木造の吊り方式で設計しています。

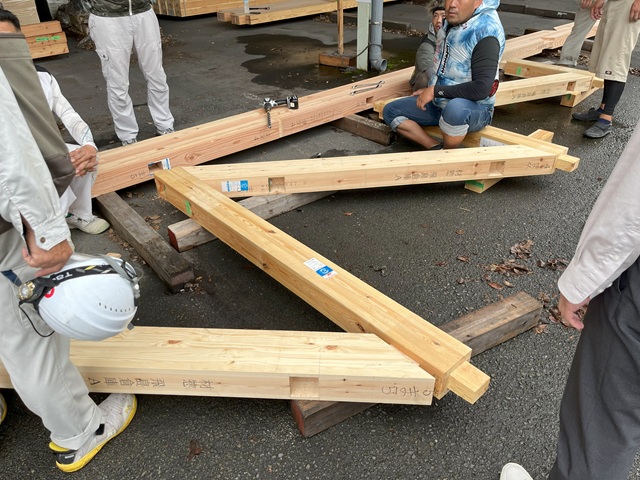

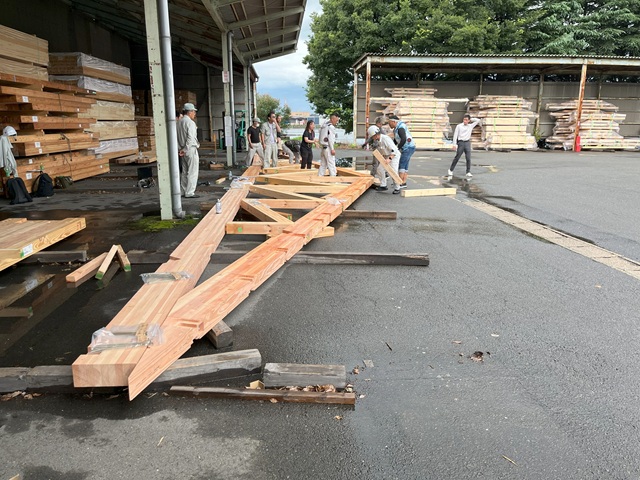

これくらいのスパンになると、加工が図面通り行われているかや組み上げる上で問題無いかを確認するために試験組みを行います。ご覧の通り特殊な金物は使用せず、木組みと引きボルト、木造住宅向けの金物で設計しています。木組みも極力プレカット工場のラインで加工できる形状にしているので、工期・コストで有利にしています。木造なら木そのものの強さを活かしたいという代表のこだわりでもあります。

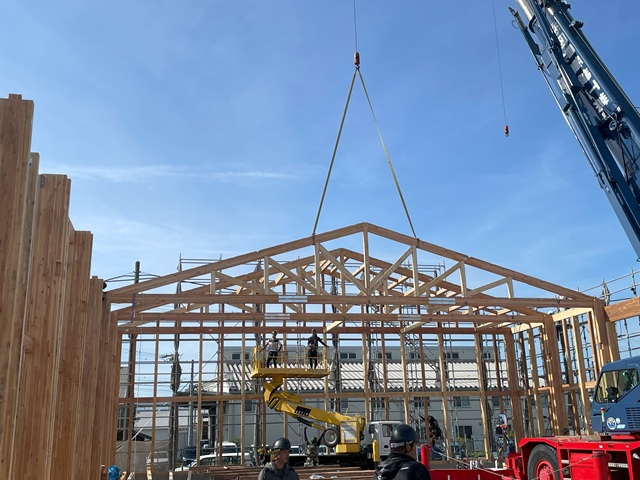

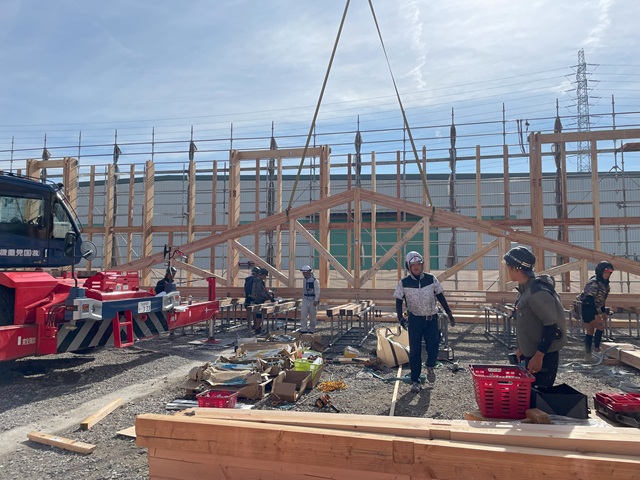

建方の様子。大きいのでリフトアップも慎重に行います。工事前の打合せで問題点は全てクリアさせていますが、立ち会はいつもドキドキ。

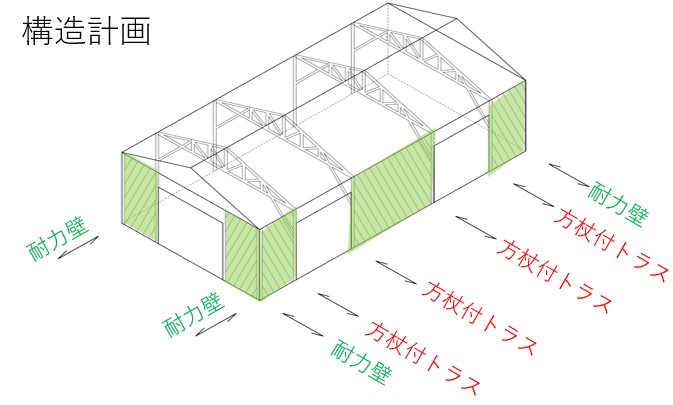

構造計画の模式図 46条2項ルートにて確認申請
3DCADモデリング
方杖は挟み込む形式として仕口の複雑さを回避。最近は性能の良い木造構造用のビスが高性能で便利なので使っています。
